Sistema de criação de plantas baixas · v1.0
Paredes com espessura real, portas e janelas em simbologia técnica, cotas em metros, mobiliário em escala e análise inteligente do projeto. Sem instalação, sem cadastro — abra e desenhe.

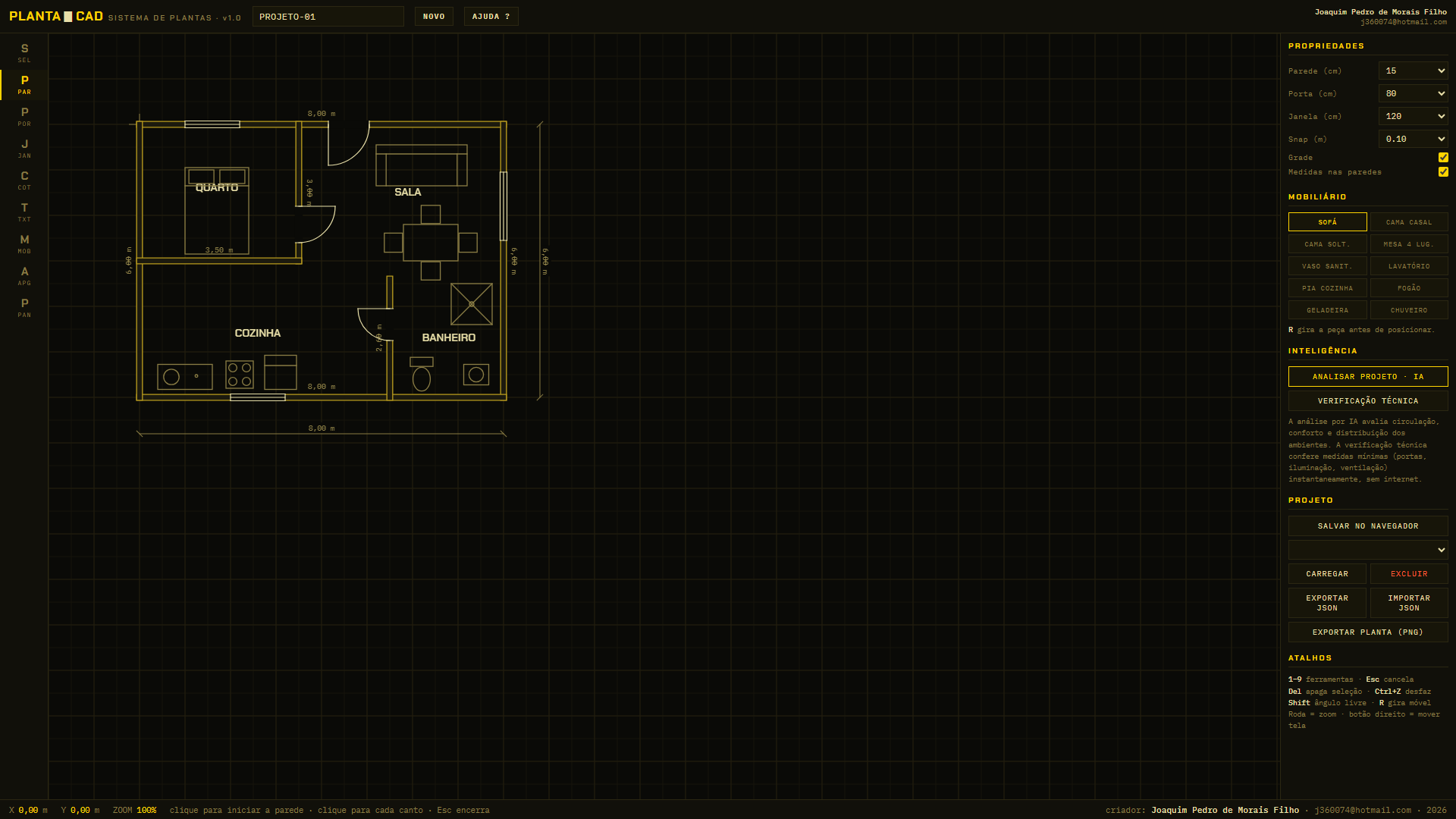

Tudo o que uma planta baixa de estudo preliminar exige, com o traço técnico que o arquiteto reconhece.
Espessuras reais de 10 a 25 cm, desenho em cadeia com trava automática em 0°/45°/90° e comprimento em metros escrito sobre cada parede.
Simbologia técnica: porta com arco de giro para o lado escolhido, janela em traço triplo. Larguras normativas de 60 a 200 cm.
Cotas com traço a 45° e valor em metros, snap configurável de 5 a 50 cm e grade métrica de referência.
Dez peças em escala — camas, sofá, mesa, cozinha e banheiro completos — para validar o layout antes do anteprojeto.
Análise por IA da circulação, conforto e distribuição, mais verificação técnica local de medidas mínimas usuais de norma.
Projetos nomeados no navegador, intercâmbio por JSON e exportação da prancha em PNG estilo impressão, com carimbo de autoria.
Três minutos, em português: da primeira parede à prancha exportada.
O fluxo de trabalho segue a ordem natural do desenho técnico.
Ferramenta PAR: um clique por canto. Os ângulos travam no esquadro e cada trecho mostra a medida.
Clique sobre a parede. A porta abre para o lado onde está o cursor, já com o vão descontado.
Cotas, nomes dos ambientes e mobiliário em escala real para provar que o layout funciona.
Rode a análise inteligente, confira as medidas mínimas e exporte a prancha com carimbo.
Dois níveis de análise, direto no editor.
O editor mede a sua planta — dimensões, paredes, vãos, ambientes, mobiliário — e envia o resumo técnico para um modelo de linguagem, que devolve um parecer profissional: pontos fortes, circulação e fluxos, conforto ambiental e três melhorias objetivas. Usa o serviço público Puter.js — nenhuma chave de API é necessária; no primeiro uso, o serviço solicita um login gratuito.
Conferência imediata, sem internet, das medidas mínimas usuais: vão de portas ≥ 0,80 m (acessibilidade, NBR 9050), área de janelas ≥ 1/6 da área de piso (iluminação e ventilação), larguras mínimas de ambientes, identificação e cotagem da prancha. Um relatório ✔/✖ direto ao ponto.
